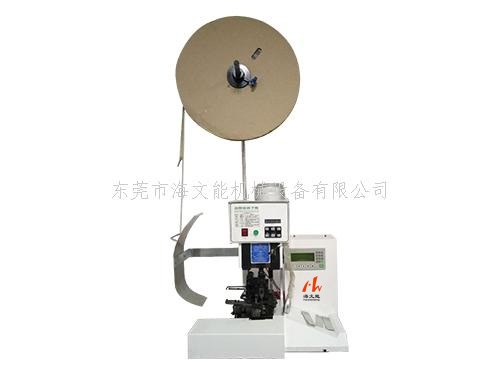

HWN-A86全自動排線端子壓著機
全自動排線端子機以PLC和人機界面為核心的控制系統，使控制線路簡單，操作簡易，性能穩定，該控制系統采用臺達PLC可編控制器和臺達伺服驅動電機，臺灣HIWIN線性滑軌，臺灣PBI絲杠，轉換加工不同線徑、不同線束條數排線時無需更換任何配件。壓端子壓力控制精確。傻瓜式操作，只需簡單培訓，即可熟練掌握的多功能為一體全自動高速排線端子機。
產品描述： 適用線材：2468排線、彩虹排線、2651排線
最大排線P數：20P
排線單根寬度范圍：0.8-2.5mm
切斷長度：72—9999mm
切斷精度：±0.1mm
兩端剝皮：2-10mm
工作效率：16000PCS/H
功能：?jiǎn)味藟航?、兩端壓接、間隔壓接、正反壓接
模具：可更換
壓著能力：1.5T
工作氣壓：0.4-0.6MPa，氣源要過濾并干燥
電壓：AC 220V/ 50Hz
額定電流：15A
功 率：3300W
噪音：75dB
外形尺寸：L1.25m×W0.82m×H1.45m
重量：約500KG
安放空間：4M×2M
線束規格要求：
1、最小大線徑：2.0mm,最小線徑：1.2mm；
2、排線線束數：4P-20P;
3、排線長度：＞60mm
4、分線長度：25-35mm
5、剝皮長度：1-5mm特殊要求可定做.
6、端子壓著方向：正反面壓著可調節。
7、端子壓著力：可調；
8、動力需求：220v,50/60Hz;
9、機器尺寸：600×12001300cm
10、機器重量：380kg。
全自動排線端子機 主要特性及可選特性：
1、主要是用于壓著：PH、XH、ZH等彩排通信線束端子，SCN、SM、VH、杜邦等條形連接器用排線端子。
2、自動化生產保證了定長切斷、分線剝皮精準、端子壓著力均衡，使線束端子壓著整齊，一致性好，產品質量非常穩定。
3、本機采用日本松下伺服電機驅動器，無論排線線束數量多少，端子壓力控制精確，保證了線束、排線導通性能定位更準確。
4、全自動化生產，節約勞動力成本：從進排線定長切斷、剝皮分線，壓雙（單）頭端子過程是全自動完成，無須人手參與。
5、占地少：每臺設備占地約1平方米，節約廠房租金。
6、效率高：壓著18K端子/小時，設備可以24小時工作。

參數：
